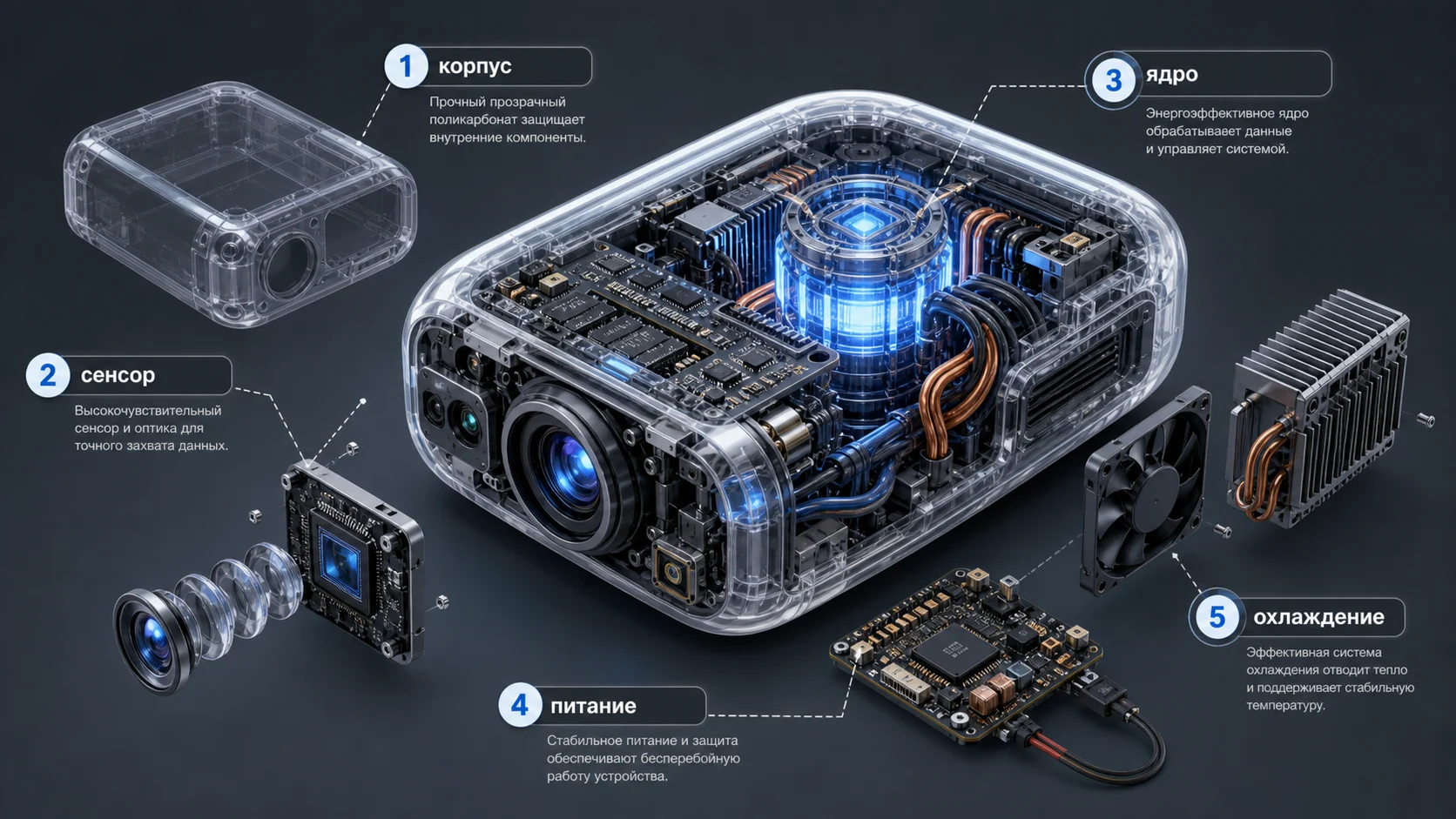

Что можно показать в разрезе
Подходит для устройства, здания, транспорта или продукта, когда важна логика внутренних частей.
- корпус и основные модули
- путь воздуха, воды или энергии
- внешний масштаб объекта
Как задавать слои
Перечислите детали от внешней оболочки к центру и назначьте каждой отдельный цвет или материал.
- изометрический ракурс
- разнесённые компоненты
- тонкие линии-указатели без текста
Как проверить правдоподобие
Схема должна объяснять объект, но не претендовать на инженерную точность без проверки специалиста.
- детали не пересекаются
- масштаб слоёв согласован
- направления потоков логичны
